PR01直線旋轉電機

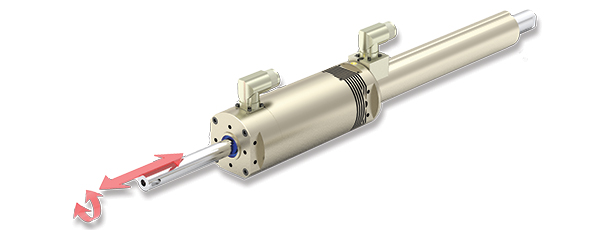

PR01 系列直線旋轉電機可用于實現直線運動和旋轉運動的任意組合。緊湊的外殼包含一個直線電機和一個旋轉電機，由兩個驅動器分別控制。這意味著上位可以實現高度動態的直線旋轉運動，這些運動序列可以被編程為同步或彼此完全獨立。

---

1. 詳情
2. 視頻
3. 應用
4. 聯系方式

---

1. 詳情

旋轉部分的峰值扭矩為1.5 至 8.9 Nm，直線行程高達 300mm。除了標準版本外，還有齒輪箱、空心軸和不銹鋼部件等組件可選。

一個部件集成兩個獨立運動

直線旋轉電機可用于執行復雜的任務，例如穿入、閉合、轉移、堆疊、對齊等，只需一個組件即可完成許多其他任務。

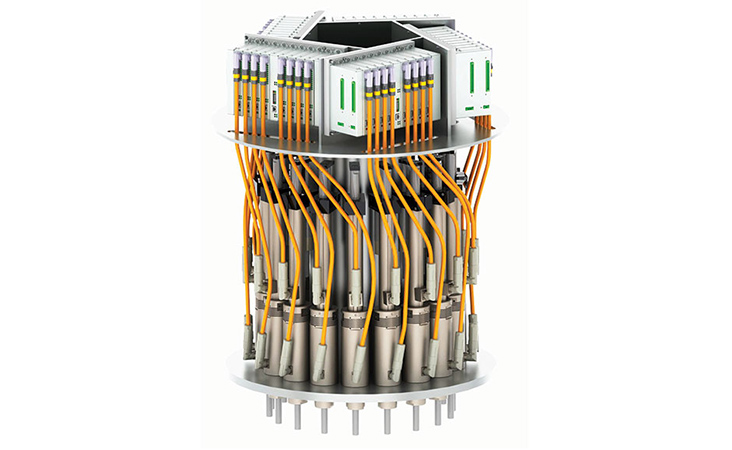

尤其是多軸閉合系統，可以通過 LinMot 直線旋轉電機變得緊湊而有效。

這種電機技術，首次將直線運動和旋轉運動與轉盤運動分離?，F(xiàn)在可以實現直線和旋轉運動的任何組合，同時可以任意且獨立地設定運動曲線、速度、轉動圈數和壓力或擰緊扭矩。在過程監控期間，可以讀取整個運動過程中蓋子的位置，校驗安裝位置。

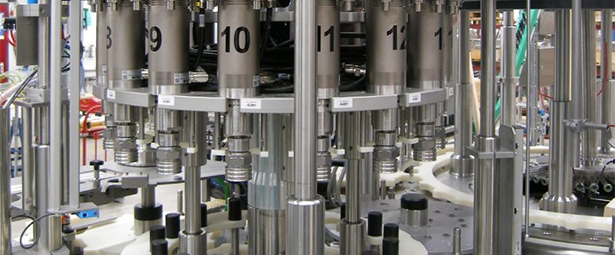

只需簡單操作，這些創新的多軸閉合系統即可實現生產產品的更改。用戶可一直接收關鍵參數，顯著減少因故障造成的停機時間。與機械閉合系統相比，采用直線旋轉電機的 LinMot 解決方案所需的閉合過程時間最多可減少 60%。

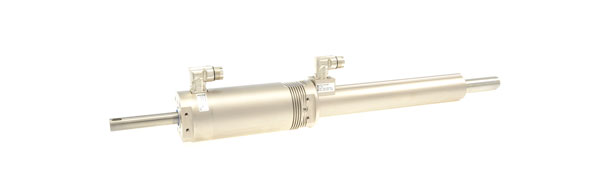

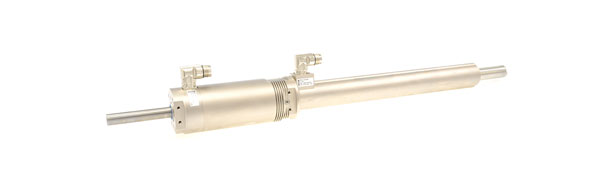

常規電機

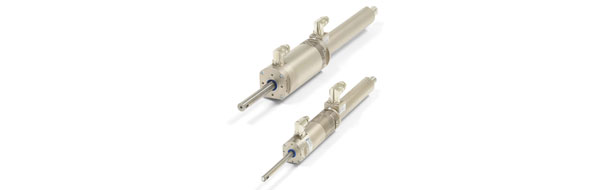

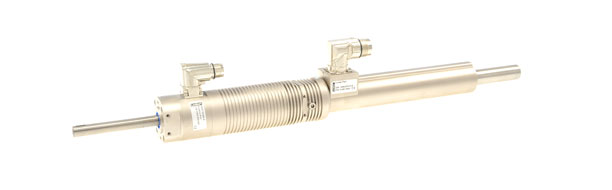

直線旋轉電機的標準版本為用戶提供了多種可用的行程長度、壓力和扭矩。

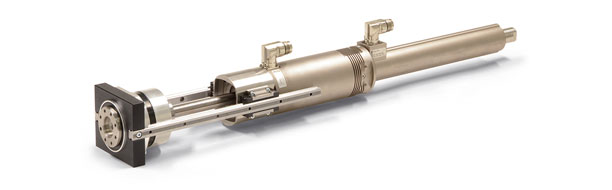

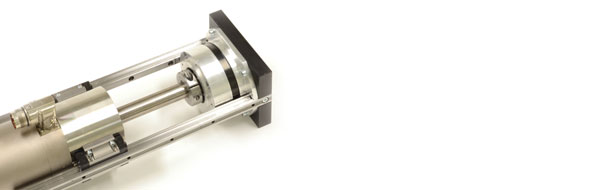

帶減速箱的電機

帶有齒輪箱的直線旋轉電機用于高轉動慣量場合，能實現精確的動態定位。在旋轉軸外拾取和放置負載是此類電機的經典應用。直線旋轉電機非常輕松地實現小型表盤組裝工藝，要求垂直行程和旋轉運動同步，且可自由編程。

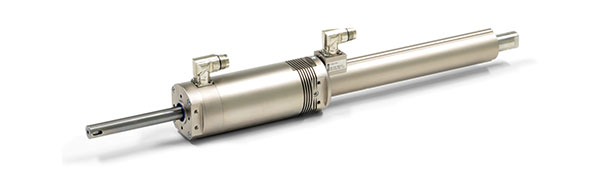

空心軸電機

空心軸在其縱軸上有一個中央通孔，使得壓縮空氣、真空或其他介質可以通過電機，擴大了直線旋轉電機的應用范圍。

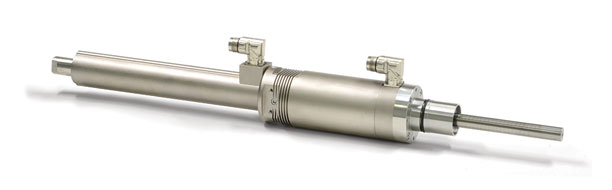

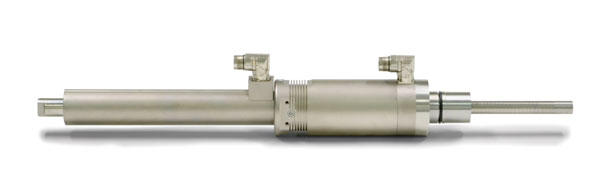

INOX電機

除了標準的直線旋轉電機外，PR01-84 系列還有鉻鋼材質可選。法蘭和旋轉軸由鉻鋼制成。旋轉軸與定子密封，這意味著直線旋轉技術也可以最佳地用于食品和化學工業。

To the details in the e-catalogue
